气液分离器选型计算器

Gas-Liquid Separator Sizing Calculator

制冷立式气液分离器结构示意图

输入参数

计算模式选择计算模式以确定需要输入的参数

制冷剂类型

制冷量 Q (kW)

蒸发温度 Te (°C)

吸气过热度 ΔT_sh (K)

液滴直径 Dp (µm) 推荐范围: 100 - 200 µm (默认 152 µm)

设计气速 u (m/s) 推荐范围: 0.5 - 1.0 m/s

筒身内径 D (mm) 输入标准直径或已有设备直径

设计气速系数设计气速 = 系数 × 终端速度 (推荐: 0.75 - 0.9)

计算结果

质量流量 - kg/s

进口体积流量 - m³/s

吸气气体密度 - kg/m³

筒身内径 D - mm

筒身高度 H - mm

筒内容积 - L

实际气速 u - m/s

终端速度 vt - m/s

液体密度 - kg/m³

气体动力粘度 - Pa·s

液体停留时间 - s

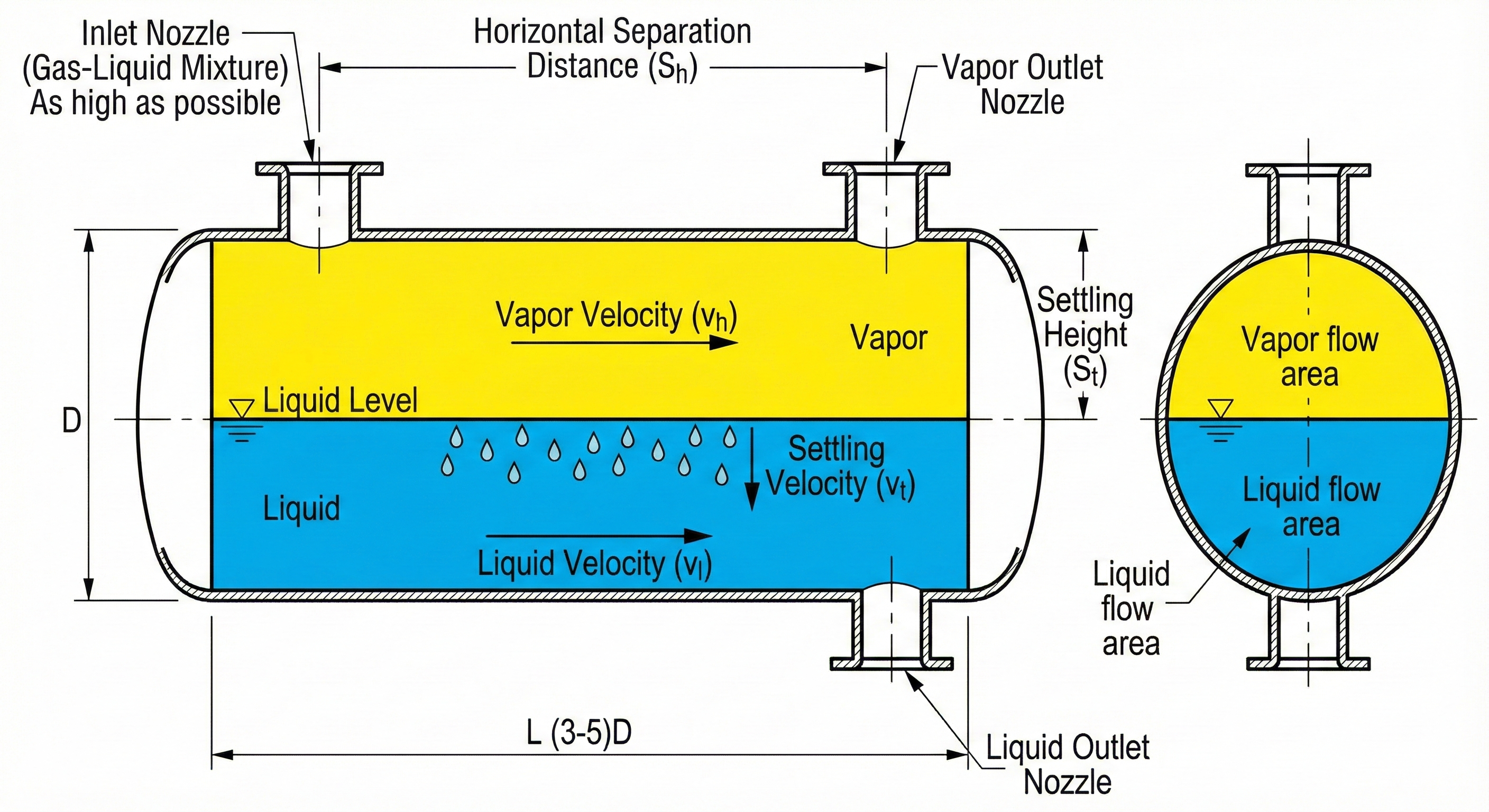

制冷卧式气液分离器结构示意图

输入参数

计算模式选择计算模式以确定需要输入的参数

制冷剂类型

制冷量 Q (kW)

蒸发温度 Te (°C)

吸气过热度 ΔT_sh (K)

长径比 L/D 推荐范围: 2.0 - 6.0 (默认 3.0)

筒身内径 D (mm) 输入标准直径或已有设备直径

目标防夹带速度比值 (vh/Vre) 校核目标：实际水平气速与防夹带速度的比值（推荐: 0.6-0.8，默认 0.75）

设计液位高度比 H_liq/D 推荐范围: 0.1 - 0.5 (默认 0.3，即30%液位)

Souders-Brown 系数 Ks (m/s) 推荐范围: 0.05 - 0.15 m/s (默认 0.07 m/s)

水平气速倍数 (vh/vt) 推荐范围: 1.0 - 5.0 (默认 3.0，即 vh = 3 × vt)

循环倍数（液体质量流量倍数）范围: 1% - 10000% (默认 10%，普通应用: 5%-50%，虹吸循环气分: 100%-5000%+)

计算结果

制冷卧式气液分离器结构示意图

质量流量 - kg/s

进口体积流量 - m³/s

气体密度 - kg/m³

液体密度 - kg/m³

沉降速度 vt - m/s

筒身内径 D - mm

筒身长度 L - mm

实际水平气速 vh - m/s

防夹带速度 Vre - m/s

液体停留时间 - s

筒内容积 - L

输入参数

入口压力 P_in (MPa) 推荐范围: 0.1 - 10.0 MPa

入口干度 x_in 范围: 0.0 (饱和液体) - 1.0 (饱和蒸汽)

总质量流量 m_total (kg/h) 入口总质量流量

目标分离效率 (%) 推荐范围: 95% - 99.9% (默认 99.5%)

Souders-Brown 系数 K 推荐范围: 0.10 - 0.20 (默认 0.15，适用于丝网除沫器)

计算结果

水蒸汽立式结构示意图

饱和温度 T_sat - °C

进口体积流量 - m³/s

液体密度 ρ_l - kg/m³

蒸汽密度 ρ_v - kg/m³

分离后液体流量 - kg/h

干蒸汽流量 - kg/h

实际气速 v - m/s

最大允许气速 v_max - m/s

推荐容器直径 D - mm

推荐气分高度 H - mm

最小流通面积 - m²

液体停留时间 - s

Surge Drum 校验输入

计算模式选择计算模式以确定需要输入的参数

设备几何尺寸 (Geometry)

筒体内径 D (mm)

筒体直段长度 L (mm) 输入实际长度，系统将计算最小长度要求并校核是否满足分离要求

带液气体入口管流速 (m/s) 推荐范围: 3-8 m/s (默认 5 m/s)

入口管数量带液气体入口管数量

下液管流速 (m/s) 推荐范围: 0.3-1.0 m/s (默认 0.5 m/s)

下液管数量下液管数量（默认 1）

出气管流速 (m/s) 推荐范围: 8-15 m/s (默认 10 m/s)

出气管数量出气管数量（默认 1）

当前状态 (Status)

当前液位高度百分比 Liquid Level (%) 输入范围: 0-100 (例如 50 代表中心液位)

工况参数 (Operating Conditions)

制冷剂 (Refrigerant)

制冷量 Q (kW)

吸气过热度 ΔT_sh (K) 推荐范围: 0 - 10 K

总入口质量流量 m_dot_total (kg/h)

蒸发温度 Te (°C) 用于计算液体密度和物性参数。对于 Surge Drum，蒸发温度即为饱和温度。

入口干度 x_in 范围: 0.0 (饱和液体) - 1.0 (饱和蒸汽)

出口干度要求 x_out_required 范围: 0.0 - 1.0 (默认 0.95，即95%干度要求。如果实际出口干度达不到此要求，将报警)

Souders-Brown 系数 Ks (m/s) 推荐范围: 0.05 - 0.15 m/s (默认 0.07 m/s，用于计算沉降速度)

防夹带速度 Vre (m/s) 计算后显示防夹带速度，用于评估水平气速是否安全（vh < Vre）

不锈钢丝网配置 (Wire Mesh Demister)

默认安装不锈钢丝网除沫器建议在气体出口处安装不锈钢丝网以提高分离效果

丝网目数 (Mesh) 目数越高，分离效果越好，但压降也越大

丝网厚度 (mm) 推荐范围: 100-150 mm (默认 100 mm)

丝网材质根据工况选择合适的材质

丝径 (mm) 推荐范围: 0.15-0.3 mm (默认 0.2 mm)

分离效率 (%) 丝网除沫器的分离效率，用于计算出口干度 (推荐: 99.0-99.9%)

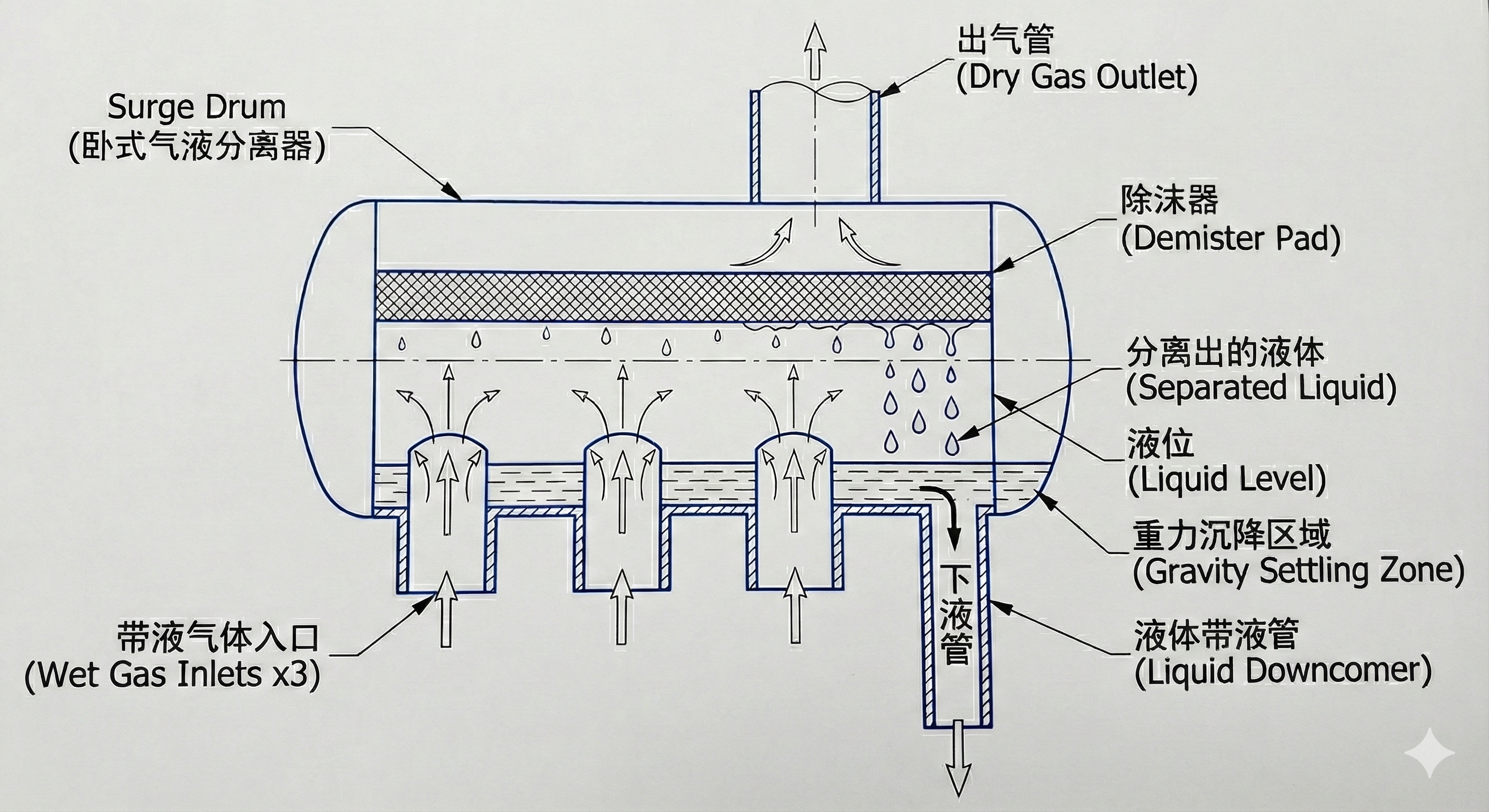

图示：卧式气液分离器结构及液位示意
